[Android] ImageView をドラッグする

アイコン画像をドラッグしてごみ箱に入れるなどの、ドラッグをAndroidでやる場合にonTouchを使います。タッチした指の動きに合わせてlayoutメソッドを使い画像などを移動させ、あたかもドラッグしているようにできます。

Android Studio
2021.1.1

画像をドラッグさせる

　
画像をドラッグさせるために使う仕組みは大きく以下の２つを使います

1. layout(int, int, int, int)

Viewのメソッドで、上下左右の位置を変えることでViewを移動

2. onTouch

ムーブアクションを取得してそれと同じ座標に画像を配置

目次
1. layout メソッドを使って画像を移動
2. onTouchでタッチイベントを拾う
3. サンプルコード
4. サンプル動画

layout メソッドを使って画像を移動

　
例えば、このような画像bag.pngを用意してdrawableに配置します。
　

　
あるいは \res\mipmap 以下にあるDroid君のアイコン画像をコピーして代用もできます。

Viewクラスのメソッドであるlayoutは、引数としてViewの left, top, right, bottom を設定できます。
　

layout(int l, int t, int r, int b)
// int l: Left position, relative to parent
// int t: Top position, relative to parent
// int r: Right position, relative to parent
// int b: Bottom position, relative to parent

layout(int l, int t, int r, int b)

// int l: Left position, relative to parent

// int t: Top position, relative to parent

// int r: Right position, relative to parent

// int b: Bottom position, relative to parent

　
View自体のサイズを固定とするとx方向、y方向の移動量と画像の縦横幅を加算することでViewを移動させられます。
　

// x: x方向の移動量
// y: y方向の移動量
// width: viewの横幅
// height: viewの高さ
view.layout( x, y, x+width, y+height);

// x: x方向の移動量

// y: y方向の移動量

// width: viewの横幅

// height: viewの高さ

view.layout( x, y, x+width, y+height);

　
これをImageViewに当てはめて画像を移動することを確認してみます。
　
MainActivity.java

//package your.package.name;

import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.Button;
import android.widget.ImageView;

public class MainActivity extends AppCompatActivity {

    private ImageView imageView;
    private int counter = 0;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        imageView = findViewById(R.id.image_view);
        imageView.layout(0, 0, imageView.getWidth(), imageView.getHeight());

        Button button = findViewById(R.id.button);
        button.setOnClickListener( v -> {
            counter +=100;
            // x方向300pix固定、y方向は20pixづつ増加、画像の横縦幅はそのまま維持
            int left = counter/2;
            int top = counter;
            int right = counter/2 + imageView.getWidth();
            int bottom = counter + imageView.getHeight();

            imageView.layout(left, top, right, bottom);
        });
    }
}

//package your.package.name;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;

import android.widget.Button;

import android.widget.ImageView;

public class MainActivity extends AppCompatActivity {

private ImageView imageView;

private int counter = 0;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

imageView = findViewById(R.id.image_view);

imageView.layout(0, 0, imageView.getWidth(), imageView.getHeight());

Button button = findViewById(R.id.button);

button.setOnClickListener( v -> {

counter +=100;

// x方向300pix固定、y方向は20pixづつ増加、画像の横縦幅はそのまま維持

int left = counter/2;

int top = counter;

int right = counter/2 + imageView.getWidth();

int bottom = counter + imageView.getHeight();

imageView.layout(left, top, right, bottom);

});

}

　
activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button"
        android:text="@string/button"
        android:layout_marginTop="40dp"
        android:layout_marginStart="120dp"
        android:layout_gravity="center_horizontal"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <ImageView
        android:id="@+id/image_view"
        android:src="@drawable/bag"
        android:contentDescription="@string/description"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

</RelativeLayout>

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

tools:context=".MainActivity">

<Button

android:id="@+id/button"

android:text="@string/button"

android:layout_marginTop="40dp"

android:layout_marginStart="120dp"

android:layout_gravity="center_horizontal"

android:layout_width="wrap_content"

android:layout_height="wrap_content" />

<ImageView

android:id="@+id/image_view"

android:src="@drawable/bag"

android:contentDescription="@string/description"

android:layout_width="wrap_content"

android:layout_height="wrap_content" />

</RelativeLayout>

　
リソースです
strings.xml

<resources>
    <string name="app_name">Your App Name</string>
    <string name="button">Button</string>
    <string name="description">bag</string>
</resources>

<string name="button">Button</string>

</resources>

　

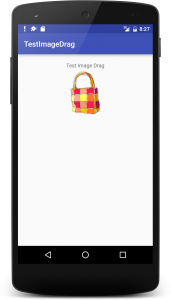

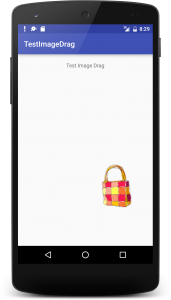

ボタンを押すたびに少しづつ画像が斜め下に移動していきます。
　
Buttonタップを使って画像の移動ができるようになりました。
次は画像をつかんでドラッグをタッチイベントを使って実装します。

onTouchでタッチイベントを拾う

　
タッチイベントを扱うものとして

onTouch(View v, MotionEvent event)

1	onTouch(View v, MotionEvent event)

があります

似たものとしては
onTouchEvent(MotionEvent motionEvent)
がありますが、これはActivityの画面全体でのタッチイベントを拾う時に使います

Activity にOnTouchListener を実装しますので

public boolean onTouch(View v, MotionEvent event) {}

1	public boolean onTouch(View v, MotionEvent event) {}

の設定が必要です

一方onTouchは例えばImageViewにリスナーを設定します

// 画像にリスナーをセット
imageView.setOnTouchListener(this);

1 2	// 画像にリスナーをセット imageView.setOnTouchListener(this);

　
ところがこれはビルドエラーにはなりませんが警告が出てきます。
（このImageViewにリスナーを設定でできない事はないのですが…）
　

　
“Custom View has onTouchListner called on it but doesn’t override performClick”
performClickをoverrideしないといけないという警告です。これは簡単にはできないのでImageViewを継承したカスタムのCustomImageViewクラスを作ってoverrideします。
　

CustomImageView cImageView;
...
// カスタムImageViewにリスナーをセット
cImageView.setOnTouchListener(this);

CustomImageView cImageView;

...

// カスタムImageViewにリスナーをセット

cImageView.setOnTouchListener(this);

　
onTouch(View v, MotionEvent event):
Viewのタッチにより以下の状態を取得できます。

ACTION_DOWN
- Viewタッチを検出
ACTION_MOVE
- ドラッグ
ACTION_UP
- Viewタッチが終了

ここでタッチした位置とドラッグしていく位置を getRawX(), getRawY() で取得して
その移動量をViewにのlayoutを使って反映させることで、Viewがつかまれてドラッグされたようにしていきます。

サンプルコード

　
CustomImageViewクラスをImageViewを継承して作り、そのインスタンスにonTuchイベントのリスナーを実装します。

MainActivity.java

//package your.package.name;

import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import android.view.MotionEvent;
import android.view.View;
import android.widget.TextView;


public class MainActivity extends AppCompatActivity
        implements View.OnTouchListener {

    private  CustomImageView cImageView;
    private int preDx, preDy;
    private TextView textView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        textView = findViewById(R.id.text_view);

        cImageView = this.findViewById(R.id.image_view);
        cImageView.setOnTouchListener(this);

    }

    @Override
    public boolean onTouch(View v, MotionEvent event) {
        // x,y 位置取得
        int newDx = (int)event.getRawX();
        int newDy = (int)event.getRawY();

        switch (event.getAction()) {
            // タッチダウンでdragされた
            case MotionEvent.ACTION_MOVE:
                // ACTION_MOVEでの位置
                // performCheckを入れろと警告が出るので
                v.performClick();
                int dx = cImageView.getLeft() + (newDx - preDx);
                int dy = cImageView.getTop() + (newDy - preDy);
                int imgW = dx + cImageView.getWidth();
                int imgH = dy + cImageView.getHeight();

                // 画像の位置を設定する
                cImageView.layout(dx, dy, imgW, imgH);

                String str = "dx="+dx+"\ndy="+dy;
                textView.setText(str);
                Log.d("onTouch","ACTION_MOVE: dx="+dx+", dy="+dy);
                break;
            case MotionEvent.ACTION_DOWN:
            case MotionEvent.ACTION_UP:
                // nothing to do
                break;
            default:
                break;
        }

        // タッチした位置を古い位置とする
        preDx = newDx;
        preDy = newDy;

        return true;
    }
}

//package your.package.name;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;

import android.util.Log;

import android.view.MotionEvent;

import android.view.View;

import android.widget.TextView;

public class MainActivity extends AppCompatActivity

implements View.OnTouchListener {

private CustomImageView cImageView;

private int preDx, preDy;

private TextView textView;

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

textView = findViewById(R.id.text_view);

cImageView = this.findViewById(R.id.image_view);

cImageView.setOnTouchListener(this);

}

@Override

public boolean onTouch(View v, MotionEvent event) {

// x,y 位置取得

int newDx = (int)event.getRawX();

int newDy = (int)event.getRawY();

switch (event.getAction()) {

// タッチダウンでdragされた

case MotionEvent.ACTION_MOVE:

// ACTION_MOVEでの位置

// performCheckを入れろと警告が出るので

v.performClick();

int dx = cImageView.getLeft() + (newDx - preDx);

int dy = cImageView.getTop() + (newDy - preDy);

int imgW = dx + cImageView.getWidth();

int imgH = dy + cImageView.getHeight();

// 画像の位置を設定する

cImageView.layout(dx, dy, imgW, imgH);

String str = "dx="+dx+"\ndy="+dy;

textView.setText(str);

Log.d("onTouch","ACTION_MOVE: dx="+dx+", dy="+dy);

break;

case MotionEvent.ACTION_DOWN:

case MotionEvent.ACTION_UP:

// nothing to do

break;

default:

break;

}

// タッチした位置を古い位置とする

preDx = newDx;

preDy = newDy;

return true;

}

　
ImageViewを継承させるのですが、

androidx.appcompat.widget.AppCompatImageView;

1	androidx.appcompat.widget.AppCompatImageView;

を使うように推奨されますのでAppCompatImageViewを継承して、念願のperformClick()をoverrideします。新しくCustomImageView.javaのファイルを作成

CustomImageView.java

//package your.package.name;

import androidx.appcompat.widget.AppCompatImageView;
import android.content.Context;
import android.util.AttributeSet;

public class CustomImageView extends AppCompatImageView{

    public CustomImageView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    public boolean performClick() {
        super.performClick();
        return true;
    }
}

//package your.package.name;

import androidx.appcompat.widget.AppCompatImageView;

import android.content.Context;

import android.util.AttributeSet;

public class CustomImageView extends AppCompatImageView{

public CustomImageView(Context context, AttributeSet attrs) {

super(context, attrs);

}

@Override

public boolean performClick() {

super.performClick();

return true;

}

ConstraintLayoutは軽い？
このサンプルコードでは移動座標を TextView で表示していますが、LinearLayoutやRelativeLayoutのレイアウトを使うとTextViewを表示させないケースでは問題ないのですが、TextViewを表示や、何か別の作業をこのACTION_MOVEで行うとドラッグが重くなります。これはConstraintLayoutを使とうまくいきます。ConstraintLayoutのほうが処理が軽いからだと思われます。

　
また、カスタムImageViewなので
com.example.xxx.CustomImageView
のようにpackage name + class name で作成します。（そのままコピペしないように）

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#fed"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/text_view"
        android:layout_width="100dp"
        android:layout_height="wrap_content"
        android:layout_marginTop="40dp"
        app:layout_constraintDimensionRatio="w,1:1"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <!-- Your package name + class name  -->
    <your.package.name.CustomImageView
        android:id="@+id/image_view"
        android:src="@drawable/bag"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="50dp"
        android:contentDescription="@string/description"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/text_view" />

</androidx.constraintlayout.widget.ConstraintLayout>

<?xml version="1.0" encoding="utf-8"?>

<androidx.constraintlayout.widget.ConstraintLayout

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:background="#fed"

tools:context=".MainActivity">

<TextView

android:id="@+id/text_view"

android:layout_width="100dp"

android:layout_height="wrap_content"

android:layout_marginTop="40dp"

app:layout_constraintDimensionRatio="w,1:1"

app:layout_constraintEnd_toEndOf="parent"

app:layout_constraintStart_toStartOf="parent"

app:layout_constraintTop_toTopOf="parent" />

<your.package.name.CustomImageView

android:id="@+id/image_view"

android:src="@drawable/bag"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:layout_marginTop="50dp"

android:contentDescription="@string/description"

app:layout_constraintEnd_toEndOf="parent"

app:layout_constraintStart_toStartOf="parent"

app:layout_constraintTop_toBottomOf="@+id/text_view" />

</androidx.constraintlayout.widget.ConstraintLayout>

　
リソース
strings.xml

<resources>
    <string name="app_name">Your App Name</string>
    <string name="description">bag</string>
</resources>

</resources>

サンプル動画

　
logには画像をドラッグした座標が記録されています
logcat

05:29:37.740 ...testimagedrag D/onTouch: ACTION_MOVE: dx=348, dy=120
05:29:37.780 ...testimagedrag D/onTouch: ACTION_MOVE: dx=380, dy=249
05:29:37.790 ...testimagedrag D/onTouch: ACTION_MOVE: dx=421, dy=346
05:29:37.830 ...testimagedrag D/onTouch: ACTION_MOVE: dx=458, dy=369
05:29:37.840 ...testimagedrag D/onTouch: ACTION_MOVE: dx=494, dy=542
05:29:37.880 ...testimagedrag D/onTouch: ACTION_MOVE: dx=544, dy=630
05:29:37.890 ...testimagedrag D/onTouch: ACTION_MOVE: dx=550, dy=712
05:29:37.910 ...testimagedrag D/onTouch: ACTION_MOVE: dx=586, dy=785
05:29:37.930 ...testimagedrag D/onTouch: ACTION_MOVE: dx=611, dy=829
05:29:37.940 ...testimagedrag D/onTouch: ACTION_MOVE: dx=626, dy=891
05:29:37.960 ...testimagedrag D/onTouch: ACTION_MOVE: dx=659, dy=949
05:29:37.980 ...testimagedrag D/onTouch: ACTION_MOVE: dx=663, dy=967
05:29:37.990 ...testimagedrag D/onTouch: ACTION_MOVE: dx=667, dy=976
05:29:38.010 ...testimagedrag D/onTouch: ACTION_MOVE: dx=667, dy=984
05:29:38.210 ...testimagedrag D/onTouch: ACTION_MOVE: dx=664, dy=982

05:29:37.740 ...testimagedrag D/onTouch: ACTION_MOVE: dx=348, dy=120

05:29:37.780 ...testimagedrag D/onTouch: ACTION_MOVE: dx=380, dy=249

05:29:37.790 ...testimagedrag D/onTouch: ACTION_MOVE: dx=421, dy=346

05:29:37.830 ...testimagedrag D/onTouch: ACTION_MOVE: dx=458, dy=369

05:29:37.840 ...testimagedrag D/onTouch: ACTION_MOVE: dx=494, dy=542

05:29:37.880 ...testimagedrag D/onTouch: ACTION_MOVE: dx=544, dy=630

05:29:37.890 ...testimagedrag D/onTouch: ACTION_MOVE: dx=550, dy=712

05:29:37.910 ...testimagedrag D/onTouch: ACTION_MOVE: dx=586, dy=785

05:29:37.930 ...testimagedrag D/onTouch: ACTION_MOVE: dx=611, dy=829

05:29:37.940 ...testimagedrag D/onTouch: ACTION_MOVE: dx=626, dy=891

05:29:37.960 ...testimagedrag D/onTouch: ACTION_MOVE: dx=659, dy=949

05:29:37.980 ...testimagedrag D/onTouch: ACTION_MOVE: dx=663, dy=967

05:29:37.990 ...testimagedrag D/onTouch: ACTION_MOVE: dx=667, dy=976

05:29:38.010 ...testimagedrag D/onTouch: ACTION_MOVE: dx=667, dy=984

05:29:38.210 ...testimagedrag D/onTouch: ACTION_MOVE: dx=664, dy=982
